Ultra High Resolution
Full Frame 35mm Format 60 Megapixels
QHY600 использует новейший датчик SONY IMX455 с подсветкой сзади, полнокадровый датчик (формат 35 мм) с пикселями 3,76 мкм и родной 16-битный A/D. Этот датчик доступен как в монохромном, так и в цветном исполнении. Размер датчика составляет 36 мм х 24 мм. Благодаря круглому корпусу QHY600 является идеальной камерой, соответствующей кругу изображения нового поколения телескопов НАСА.
Режим Многократного Чтения
━━━━
>51ke - в стандартном режиме при 3,76 мкм
>80ke-в расширенном режиме при 3,76 мкм
Одним из преимуществ КМОП-структуры с подсветкой сзади является повышение полной мощности скважины. Это особенно полезно для сенсоров с маленькими пикселями. Даже с unbinned, с пикселями 3.76 um, QHY600 имеет полную емкость скважины больше чем 51ke-. При бинтовании от 2х2 до 7,5 мкм полная скважина равна 196кэ - а при бинтовании от 3х3 до 11кэ полная скважина равна 441кэ-.
Прорыв Низкий Уровень Шума Чтения
━━━━
1.0 e - до 3.7 e-
QHY600 имеет только один электрон шума считывания при высоком коэффициенте усиления и полном разрешении и скорости считывания 4FPS. Один электрон шума считывания означает, что камера может достичь SNR>3 только при 4-6 фотонах. Это идеальная производительность, когда условия ограничены фотонами, то есть короткими экспозициями, узкополосной визуализацией и т. д. это делает этот датчик большой площади идеальным для съемки неба, астрономии временной области, флуоресцентной визуализации, секвенирования ДНК и микроскопии.
Задняя Подсветка
━━━━
Нулевой Усилитель-Свечение
Низкий Темновой Ток
Оснащенный Sony IMX455, QHY600 представляет собой научную CMOS-камеру с задней подсветкой и чрезвычайно низким Темновым током (0.003e/p/s@-20C) с использованием технологии Exmor BSI CMOS от SONY. QHY600 также является камерой свечения с нулевым усилителем.
Памяти 2 ГБ
Для обеспечения плавной бесперебойной передачи данных всего 60-мегапиксельного сенсора на высокой скорости QHY600 имеет буфер изображения DDR3 объемом 2 ГБ.
USB 3.0 / 10 гигабитный фильтр

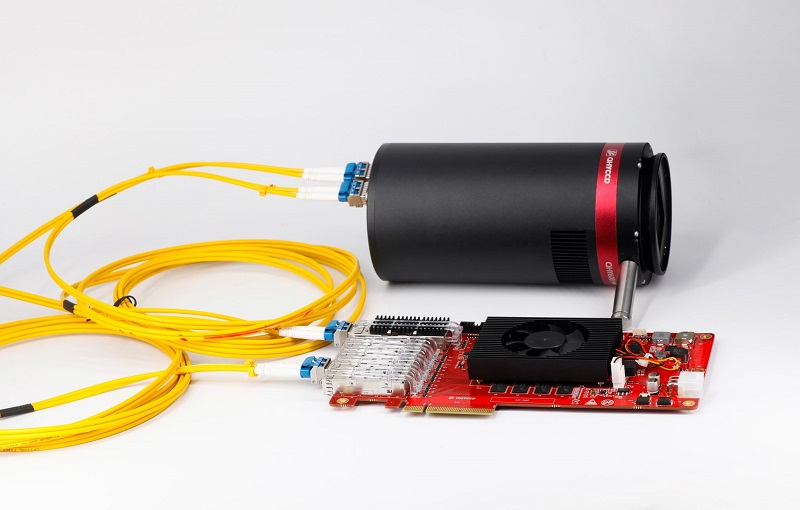

Как фотографическая версия QHY600, так и профессиональная версия QHY600 поддерживают высокоскоростной интерфейс USB 3.0. Кроме того, профессиональная версия также поддерживает 2 x 10 гигабитных оптоволоконных порта. Интерфейс стекловолокна не только быстрее, но и обеспечивает очень высокую стабильность и позволяет очень большое расстояние передачи (до 300 метров).
Родной 16-битный код
━━━━
Встроенный 16-битный A / D
65536 уровней
Новый датчик Sony, используемый в QHY600, имеет собственный 16-битный A / D на чипе. Выход-это реальные 16 бит с 65536 уровнями. По сравнению с 12-битным и 14-битным A/D, 16-битный A/D дает более высокое разрешение выборки, и системное усиление будет меньше 1e-/ADU без шума ошибки выборки и очень низкого шума считывания.
QHY600 FULL FRAME FORMAT SCIENTIFIC CMOS CAMERA SPECIFICATIONS | |
| Model | QHY600 PRO (Professional Version, previous name QHY600U3G20) QHY600 PH (Photographic Version,previous name QHY600U3) |
| Image Sensor | SONY Full Frame BSI CMOS Sensor IMX455ALK-K (Industry Grade) This sensor is available in both -C (consumer grade) and -K (industry grade). General speaking the -K version has longer lifetime than the -C version. Currently ,both the monochrome QHY600 Photographic version and monochrome QHY600 Professional version use the -K version of the sensor. |
| Pixel Size | 3.76um x 3.76um |
| Color / Mono Version | Both Available.QHY600U3G20M and QHY600U3G20C |
| Sensor Surface Glass | AR+AR Multi-Coated |
Sensor Type | Back-Illuminated (BSI) |
Effective Pixels | 61.17 Megapixels (9576*6388 effective area. 9600*6422 with overscan and optically black area) |
Effective Image Area | 36mm x 24mm |
Full Well Capacity (1x1, 2x2, 3x3) | Standard Mode >51ke- / >204ke- / >408ke- Extend Full Well Mode >80ke- / >320ke- / >720ke- |
A/D | 16-bit (0-65535 levels) at 1X1 binning 18-bit at 2X2, 19-bit at 3X3, 20-bit at 4X4 software binning *QHY600 uses the software digital binning for 2*2binning. With digital sum, 2*2binning will be four 16-bit summed then it is 18-bit. |
Sensor Size | Full Frame Format |
| Frame Rate | USB3.0 Port Image Transfer Speed
Fiber Port Image Transfer Speed (QHY600U3G20 only)
|
| Read Noise | 1.0e- to 3.7e- (Standard Mode) |
| Dark Current | 0.0022e-/p/s @ -20C 0.0046e-/p/s @ -10C |
| Zero Amplifer Glow | Yes |
| Exposure Time Range | 40us - 3600sec |
| Firmware/FPGA remote Upgrade | Supported. Via Camera USB Port |
| Shutter Type | Electric Rolling Shutter |
| Computer Interface | USB3.0 / 2*10 Gigabit Fiber Port (2*10Gigabit Fiber Port is a feature of the professional version only and needs the QHYCCD PCIE Graber card. In the early bird version the hardware is disabled. It can be enabled in an upgrade to the professional version in the future) |
| Hardware Frame Sequence Number | Supported |
| GPIO | (Professional Version Only) 4PIN, high speed with flexible FPGA conntrol. |
| Built-in Image Buffer | 1GBytes（8Gbit）/ 2GBytes（16Gbit）DDR3 memory |
| Non-volatile memory / On camera storage | Build-in total 64MByte Flash Memory. 10MBytes user-accessible space for stellar ROI frames for analysis of exoplanet investigation, occultations, atmospheric seeing measurement, focus, optical analysis, etc. Supports 100*100 image x 500 frames, 50*50 image x 4000 frames, 25*25 image x16000 frames, 10*10 image x 250000 frames |
Cooling System | Dual Stage TEC cooler: - Long exposures (> 1 second) typically -35C below ambient - Short exposure (< 1second) high FPS, typically -30C below ambient QHY600 Water Cooling Version - Long exposures (> 1 second) typically -45C below ambient |
| Water Cooling Version | QHYCCD can offer this version. Contact QHYCCD or Dealer before order this version QHY600 Water Cooling Version - Long exposures (> 1 second) typically -45C below ambient |
Anti-Dew Heater | Yes |
Telescope Interface | M54/0.75 |
| Optic Window Type | AR+AR High Quality Multi-Layer Anti-Reflection Coating |
| Power | 40W/100% 20W/50% 13.8W/0% |
Back Focal Length | 17.5mm ((A special short backfocus front piece is available as an option. It provides is about 7mm B.F.L. Contact QHYCCD if you need this version) |
Weight (net) | Scientific Professional Version : 965g * Amateur Photographic Version: 850g* Special Short Backfocus Version ：870g* *Not including the M54/0.75mm center/tilt adjust ring) |
Reference Price (TAX not included) | Amateur Photographic Version: USD4599 includes a 30% discount card of QHY367PRO-C Scientific Professional Version: USD8000 includes a 30% discount card of QHY367PRO-C,The Scientific Professional Version price does not include the QHYCCD Fiber PCIE grabber card |
Click here to see a short video description of the QHY600 and QHY268C
Тест линейности QHY600
Линейность очень важна для астрономической фотометрии. Мы провели тест для QHY600 в режиме ultra high fullwell. Полученные результаты достаточно хорошо показывают хорошую линейность отклика в диапазоне до 73кэ. С результатами можно ознакомиться здесь:https://ВСП.qhyccd.указатель на COM/.РНР?м=и с=индекс&а=показать&идентификатор catid=23&ИД=273
Несколько режимов считывания-это новая функция для новых камер QHY. Различные режимы считывания имеют различное время работы драйвера и т. д., и приводят к различной производительности. Каждый режим считывания имеет свои преимущества и недостатки. QHY600 в настоящее время имеет три режима считывания. В будущем QHYCCD может добавить больше режимов. Эти режимы считывания в настоящее время поддерживаются в драйвере камеры QHY ASCOM, программном обеспечении SharpCAP и программном обеспечении N. I. N. A. Вы можете найти поле списка считывания в программном обеспечении.
Кривые производительности QHY600 в режиме считывания #0 (фотографический режим). В этом режиме происходит падение уровня шума между коэффициентами усиления 25 и усиления 26. Для начала мы рекомендуем установить коэффициент усиления на 26. При такой настройке полная скважина составляет 27кэ - а шум считывания-2,7 э-. Для каждой длительной экспозиции вы можете снизить коэффициент усиления с этой точки, чтобы увеличить полную мощность скважины.
Кривые производительности QHY600 в режиме считывания #1 (режим с высоким коэффициентом усиления). Обратите внимание, что существует точка переключения HGC/LGC от gain55 до gain56. Gain0-55 использует LGC, а Gain55-100 - HGC.
Важное обновление: QHY600 добавляет режим #3 Extend Full well 2CMSIT (желтая кривая). Преимущество этого режима заключается в том, что он имеет такое же полное значение скважины и системное усиление, как и режим #2 Extend Fullwell, но шум считывания уменьшается примерно в 1,3 раза
Эта функция должна использоваться с 2020.6.26 или более поздней версии пакета SDK. Если ваше программное обеспечение не может отображать этот режим, Пожалуйста, загрузите установочный пакет QHYAllInOne, чтобы обновить SDK в программном обеспечении.
QHY600 linear test results show good linearity up to 73000e-. This is in readout modes # 0 and # 2. Gain = 0. In the linear fit graph we deleted the data above 73000e- and got R ^ 2 = 0.9998.\
At very short exposure times below 20ms the value is quite small and may be flicker induced by the tablet.

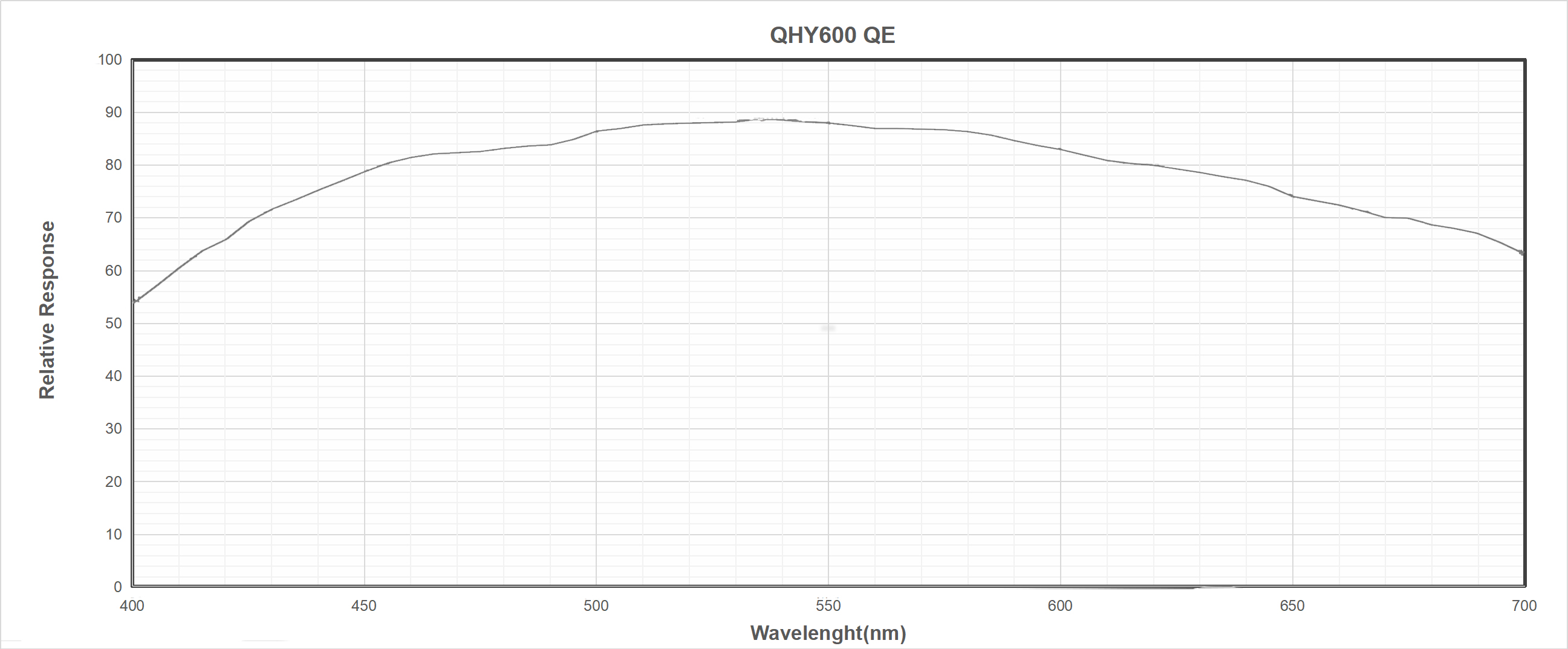

QHY600's quantum efficiency curve. Please note that the curve is absolute QE

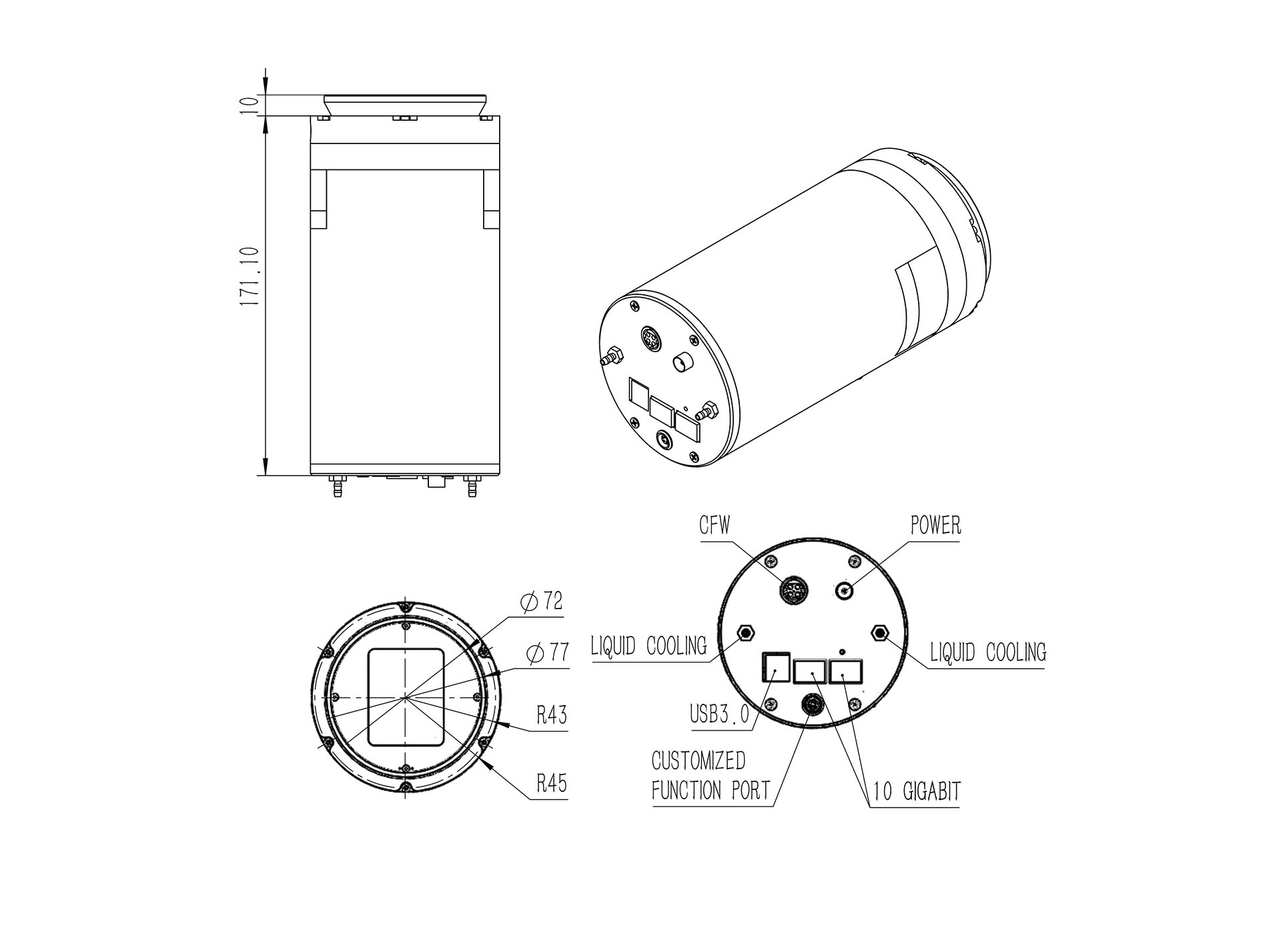

The Mechanical Size and Back focal Length (in optic) of QHY600 Early Bird Price Version and Professional Version
QHY600U3 (Amateur Photographic Version)

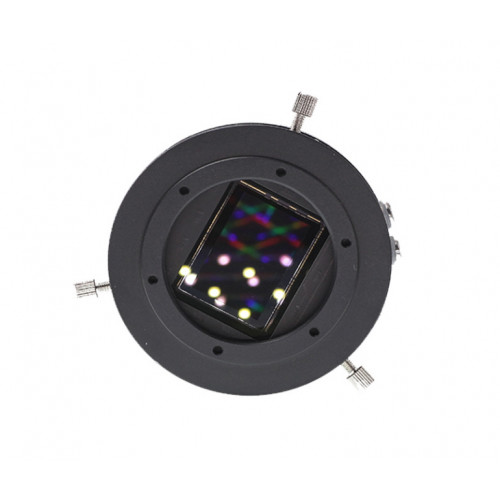

QHY600 с подсветкой сзади, 60 мегапикселей,
Полнокадровая, 16-битная, охлаждаемая CMOS-камера
Благодаря преимуществу низкого шума считывания и высокой скорости считывания, технология CMOS произвела революцию в астрономической визуализации. Монохромная, с подсветкой сзади, высокочувствительная астрономическая камера является идеальным выбором для астроизображателей. Однако в течение многих лет мы видели только 4/3-дюймовые монохромные камеры с передней подсветкой (QHY163M) с QE около 60% и однодюймовые монохромные камеры с задней подсветкой (QHY183M) с более высоким QE. Хотя эти датчики довольно хороши и очень подходят для начинающих, они все же меньше, чем полнокадровые (формат 35 мм) датчики, необходимые для более серьезной астрофотографии глубокого неба. Кроме того, оба этих датчика имеют 12-битный A/D. Чтобы достичь 1e - шума считывания, вы должны увеличить коэффициент усиления и потерять некоторый динамический диапазон в этом процессе, или вы используете низкий коэффициент усиления и теряете некоторую точность в дискретизации и оттенках серого.
Новый QHY600 вот-вот изменит все это.
QHY600 использует новейший датчик SONY с задней подсветкой IMX455, полнокадровый датчик (формат 35 мм) с пикселями 3,76 мкм и собственным 16-битным A/D. Этот датчик доступен как в монохромном, так и в цветном исполнении. QHY600 заканчивает дни не-16-битных КМОП-камер и заканчивает дни не-полнокадровых (и больших) монохромных КМОП-камер.
The Horsehead
By Wu Zhen Imaging telescope or lens:Celestron RASA11 Imaging camera:QHYCCD QHY600 Filter: Antlia Ha 3.5nm
Comparing the IMX455 and KAI11002 35mm Format Monochrome Sensors
See the comparison at
https://www.qhyccd.com/index.php?m=content&c=index&a=show&catid=23&id=262

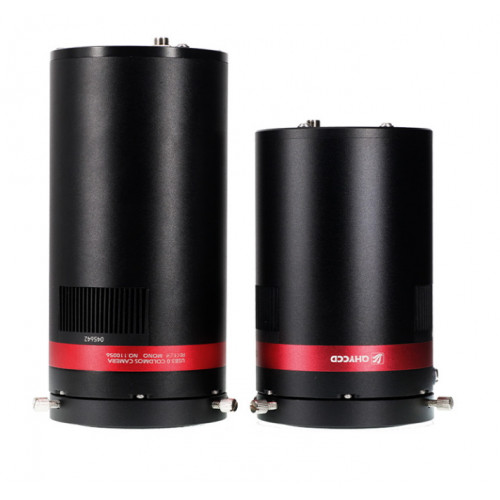

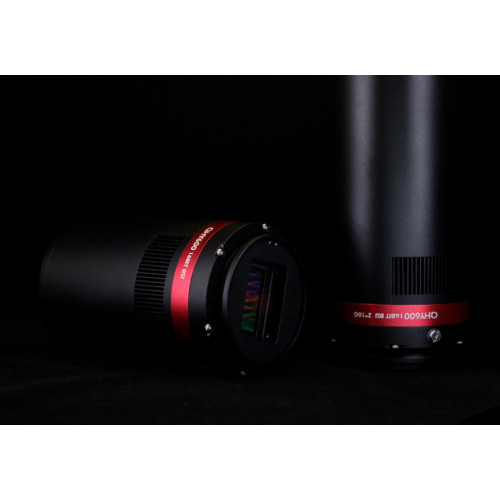

Different Models
The QHY600 camera will be available in different versions.
Photographer Version (QHY600PH) : Its body length is shorter and can fullfil almost all requirments of amateur astrophography.
Professional Version (QHY600PRO) : It's special for sentific projects or those who have extreme requirments of astrophotography. Click the following link or the picture to learn more: https://www.qhyccd.com/index.php?m=content&c=index&a=show&catid=30&id=318
Ранняя версия (QHY600EB): она имеет аппаратный дизайн профессиональной модели, но функции фотографической версии. Пользователь, у которого есть версия Early Bird, может обновить ее до полной профессиональной версии, заплатив разницу в цене. (в то время как QHY600PH не может) с тех пор, как вышла версия фотографа, мы не предлагаем астрофотографам-любителям все еще выбирать эту версию EB сейчас. Однако, если вы нуждаетесь в QHY600Pro в ваш научный проект, это может быть выбор, который вы берете QHY600EB первой и посмотреть, если вам нужно обновить ее до QHY600Pro Вер.

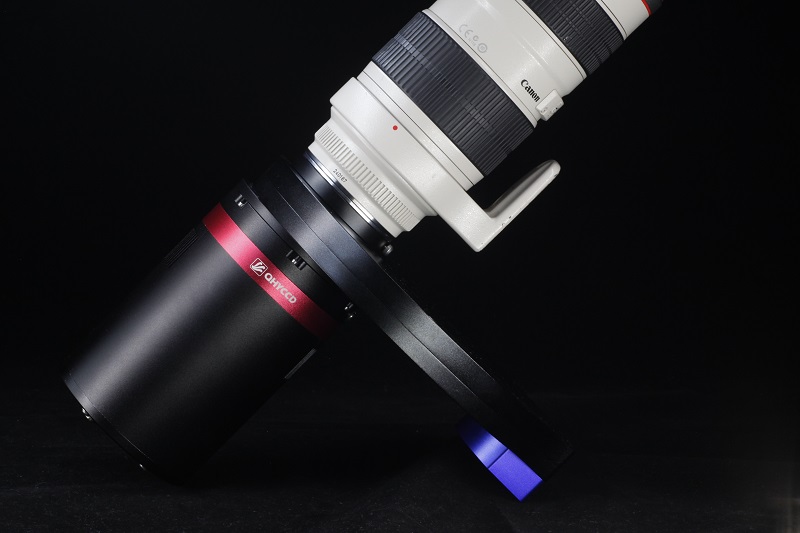

Версия с коротким задним фокусным расстоянием QHY600: она специально разработана для пользователей зеркальных объективов или тех, кто имеет специальные требования к короткому заднему фокусному расстоянию. Эта версия имеет специальную версию передней части, которая имеет только 7 мм B. F. L. Нажмите на следующую ссылку или картинку, чтобы узнать больше: http://https://www.qhyccd.com/index.php?m=content&c=index&a=show&catid=30&id=317
Версия жидкостного охлаждения QHY600: QHYCCD принимает заказы на QHY600, настроенные для системы водяного охлаждения. По сравнению с воздушным охлаждением, водяное охлаждение имеет некоторые важные преимущества. Эта версия требует предварительного бронирования, пожалуйста, свяжитесь с QHYCCD перед заказом. Нажмите на следующую ссылку или картинку, чтобы узнать больше:
https://www.qhyccd.com/index.php?m=content&c=index&a=show&catid=30&id=319
SNR G206.9+2.3 in Monoceros
By Toshiya Arai with QHY600, Imaging telescope or lens:Takahashi Epsilon 130D Link: https://www.astrobin.com/rgn03r/B/?nc=use
The Orion's belt
By Toshiya Arai with QHY600,Takahashi Epsilon 130D,Link: https://www.astrobin.com/64aa4c/?nc=user
часто задаваемые вопросы
1. Поддерживает ли QHY600 аппаратный биннинг? Сам датчик CMOS имеет некоторую функцию биннинга, но это не должно быть аппаратным биннингом (FD binning). А также биннинг в датчике основан на расположении цвета Байера . это означает, что он будет биннинг с той же позицией того же цвета.А для монохромного датчика QHY600 он все еще использует такое положение для выполнения биннинга. Поэтому мы считаем, что это не очень хорошее решение для монохромного биннинга. И так как очень низкий уровень шума считывания QHY600, то цифровое биннирование может принести больше преимуществ. Во-первых , он может увеличить полный колодец. Биннинг при 2*2 даст четыре раза полный колодец. Во-вторых, это увеличит глубину выборки объявлений. Биннинг при 2*2 даст 18-битный диапазон данных. Для шума считывания N * N цифровой биннинг приведет к тому, что шум считывания станет SQR(N*N)= N раз. Например, если шум отсчета составляет 1,9 Э при биннинге 1*1. Шум цифрового отсчета биннинга 2*2 станет 1,9 * SQR (2*2)=3,8 e.
