Высокая Скорость Захвата

Неискаженное Изображение
Камера QHY174GPS использует 1/1. 2-дюймовый CMOS-сенсор SONY IMX174 с глобальным затвором, пикселями 5.86 um, 138 кадрами в секунду@1920*1200, высоким QE 78% и низким уровнем шума считывания 3-5e-. В отличие от подвижного затвора, глобальный затвор гарантирует, что время экспозиции для всей области изображения является равномерным, начиная и заканчивая точно в одно и то же время. Этот тип затвора идеально подходит для высокоточных приложений во временной области.
Тепловизор временной области QHY174GPS
━━━━
Встроенный GPS
Высокая отметка времени 1 мкс
QHY174GPS имеет уникальный встроенный модуль GPS, который может синхронизироваться с сигналами атомных часов, полученными от спутников GPS. QHY174GPS может записывать начало и Конец времени экспозиции с точностью 1us в любой точке Земли. QHY174GPS был выбран командой NASA New Horizons для успешного захвата оккультизма MU69 летом 2017 года.
2-ступенчатая ТЭК
-45С ниже температуры окружающей среды
QHY174GPS использует 2-ступенчатую систему охлаждения TEC для значительного снижения темнового тока.
Высокий Коэффициент Уменьшения
Датчик IMX174 обычно имеет значительное свечение усилителя, которое будет влиять на всю область изображения при экспозициях любой значительной длины. Однако QHYCCD успешно включила нашу уникальную технологию уменьшения свечения усилителя в конструкцию камеры QHY174GPS, чтобы получить отличные результаты с этим датчиком.
Режим Синхронизации Нескольких Сайтов
QHY174GPS-лучшая камера для высокоточных научных проектов, основанных на времени. Он включает в себя два режима работы. В свободном режиме работы аппаратное обеспечение записывает время GPS и внутреннее калиброванное время 1us в Заголовок изображения каждого кадра. В режиме Многосайтовой синхронизации пользователи могут управлять несколькими камерами, расположенными на расстоянии тысяч миль друг от друга, так что они начинают экспозицию точно в одно и то же время с точностью до микросекунды.
Покрытие
QHY174GPS-это идеальная камера для совместной многосайтовой визуализации оккультных явлений астероидов.
Метеор
Две или три камеры QHY174GPS, оснащенные широкоугольными объективами или всеми небесными объективами, могут быть использованы для определения 3D-положения, скорости и геометрического положения метеоров.
Экзопланета
QHY174GPS идеально подходит для многосайтовых высокоточных хронометражей измерений световых кривых экзопланет.

и USB 3.0 планет и глубокого космоса камеры COLDMOS
QHYCCD рада представить нашу камеру QHY174M-GPS COLDMOS с дополнительной функцией точного времени и местоположения на основе GPS, полезной для визуализации оккультных явлений, затмений, метеоров и других научных изображений, требующих высокоточной записи времени и местоположения наблюдения на каждом кадре.
QHY174M имеет двухступенчатое охлаждение TE до-45C ниже окружающей среды с полным контролем влажности, включая нагретое оптическое окно и съемную Кремниевую трубку для сенсорной камеры. Камера имеет наш 4-контактный порт управления колесом фильтра QHYCFW2 и 6-контактный порт автогидра. QHY174 также имеет функцию анти-усилителя свечения. Он может значительно уменьшить свечение усилителя датчика IMX174 при длительных выдержках.
Датчик IMX174 имеет глобальный затвор и способен к высокой частоте кадров, что является идеальной функцией для камеры визуализации во временной области. В 2014 году Sony представила Это устройство, которое отличалось новой технологией под названием Pregius ?, переопределяя глобальную категорию изображения затвора CMOS и обеспечивая лучшее из обоих миров с быстрой частотой кадров и производительностью изображения, подобной ПЗС. Эта технология обеспечивает более низкий уровень темнового шума, что позволяет получить более высокий выигрыш без ущерба для качества изображения, а также более высокую квантовую эффективность. Глобальный затвор также устраняет пикселизацию, вызванную атмосферным возбуждением, при изображении планет и Луны с высокой частотой кадров.
Независимый подробный обзор камеры QHY174 можно найти по адресу:
1.Оценка многоцелевой охлаждаемой монохромной камеры QHY174M
Характеристика информацию о почему анти-ампер свечения может быть найден здесь:
2.Функция qhyccd Anti-amp glow для IMX174 теперь расширена до очень короткой экспозиции
Qhy174m-GPS Time Domain Imager
С GPS pps синхронизированным высокоточным аппаратным штампом
Самая интересная особенность QHY174-это дополнительные функции точного времени GPS. QHY174M-GPS будет записывать глобальное время начала и окончания выдержки затвора с точностью до микросекунды. Например, две камеры QHY174, каждая из которых расположена в любой точке мира, могут иметь одинаковую временную базу с точностью до микросекунд. Для того чтобы гарантировать время начала и окончания экспозиции, QHY174 имеет встроенную светодиодную импульсную калибровочную схему с точностью до 1 микросекунды.
Камера QHY174 предназначена для того, чтобы быть отличной планетарной, лунной, солнечной и метеорной видеокамерой захвата. С 50-миллиметровым объективом F1. 4 он будет записывать звезды mag 8-mag 9 в режиме живой видеозаписи со скоростью 30 кадров в секунду (экспозиция 33 мс), несколько более слабых величин, чем обычно можно увидеть невооруженным глазом. Высокая чувствительность QHY174 с разрешением HD поднимет видеоастрономию на новые высоты.
Есть основные отличительные особенности этой камеры от конкурирующих моделей:
1. Дополнительные GPS-данные о времени и местоположении, встроенные в изображение
2. Анти-росный нагреватель для предотвращения образования конденсата и льда на камере
3. Схема свечения анти-усилителя для уменьшения свечения усилителя в длительных изображениях

QHY174GPS имеет два режима работы
Мастер-режим: в мастер-режиме камера работает свободно, а внутренние синхронизированные часы GPS с частотой 10 МГц будут измерять и записывать время открытия и закрытия затвора.
Slave режим: в режиме slave пожалуйста, введите время начала и интервал для двух периодов. Например: вы хотите, чтобы три камеры в разных местах (возможно, в тысячах километров друг от друга) начали экспозицию в 2016.3.9.UTC 14: 00: 00.000000, а затем продолжить экспозицию с интервалом времени 0.100000 сек. после ввода этих значений все три камеры будут ждать до этого времени, а затем одновременно начнут запись видео, например:
2016.3.9 UTC 14:00:00.000033
2016.3.9 UTC 14:00:00.100033
2016.3.9 UTC 14:00: 00.200033
2016.3.9 UTC 14:00:00.300033
(0,00033-это глобальная задержка затвора КМОП).
Цена неохлаждаемого QHY174-GPS составляет 939 долларов США. Цена охлажденного QHY174-GPS составляет 1239 долларов США.

QHY174-GPS New Horizon Science Project
Более 20 камер QHY174-GPS были отобраны командой NASA New Horizon для визуализации оккультизма с помощью MU69. Эти данные будут использованы для нового полета Horizon MU69 в 2019 году. Миссия визуализации была успешной, и событие оккультации MU69 было записано пятью членами команды.
"Эти усилия, растянувшиеся на шесть месяцев, три космических аппарата, 24 портативных наземных телескопа и воздушная обсерватория НАСА в Софии были самой сложной звездной оккультизацией в истории астрономии, но мы сделали это!- сказал Алан Стерн, главный исследователь New Horizons из SwRI.



QHY174/GPS COLDMOS CAMERA SPECIFICATION
Model

QHY174M
QHY174C
QHY174GPS_M
QHY174GPS_C

COMS SensorSONY IMX174 CMOS
Pixel Size5.86um*5.86um
Effective Pixel Area
1920*1200
Effective Pixels
2mega
Effective Image Area
11.25mm*7.03mm
QE78%
Fullwell
>32ke-
AD Sample Depth
12/10bit (output as 16bit and 8bit)
Sensor Size
Typical 1/1.2 inch
Full Frame Rate and ROI Frame Rate
138FPS@1936x1216
260FPS@960x600
490FPS@480x300

*Note:QHYCCD has optimized the cmos drive freqency and limit the max frame rate. The CMOS sensor may not work under the maxium frequency to ensure the better noise performance. If you need the customized higher frame rate version please contact QHYCCD.
ROI SupportYes. Any Area ROI

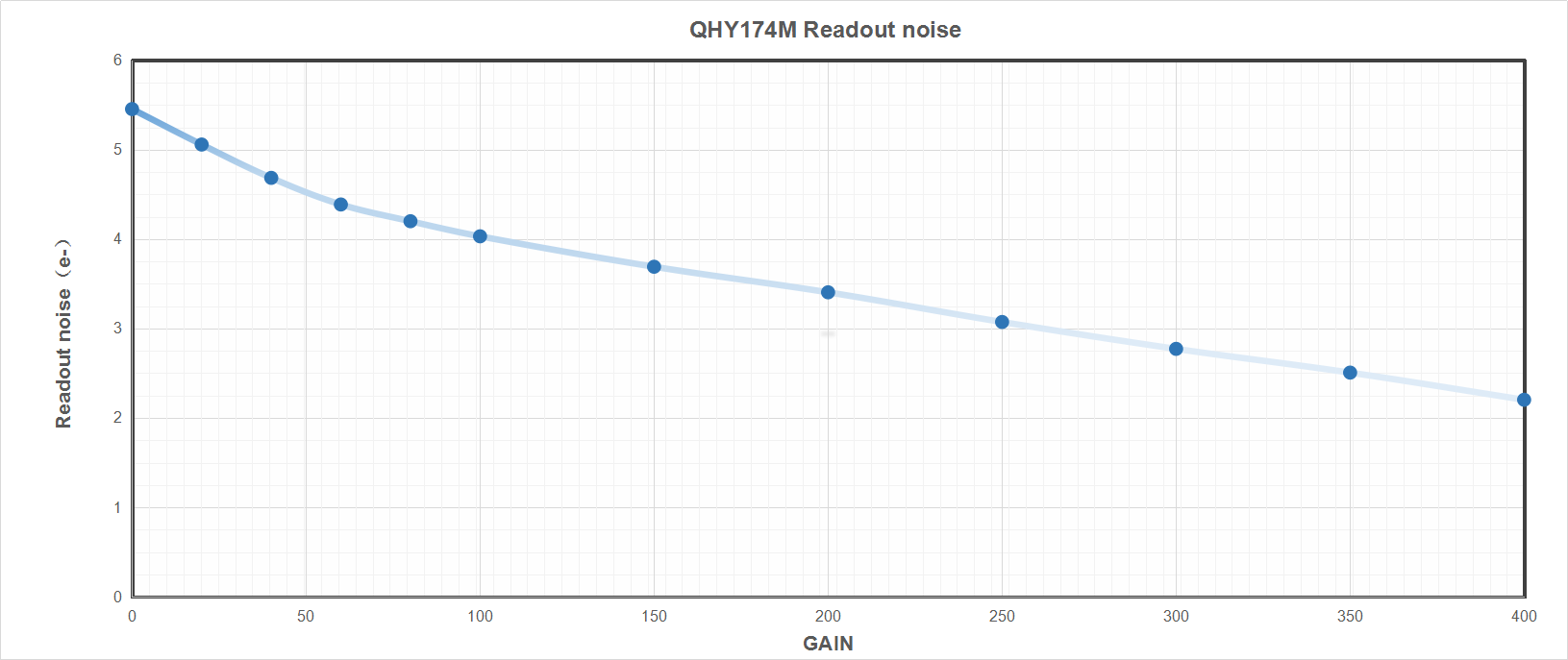

Readout Noise5.3e-@Gain0%      2.8e-@Gain60%      1.6e-@Gain100%
Dark Current
Exposure Time Range5us-900sec
Binning1x1,2x2
Anti-Glow ControlYes (Reduces amplifier glow significantly)
Shutter TypeElectric Global Shutter
Computer InterfaceUSB3.0 Super Speed
Non-volatile memory / On camera storageBuild-in total 512Kbytes Flash Memory. 100Kbytes user-accessible space
for stellar ROI frames for analysis of exoplanet investigation, occultations, atmospheric seeing messurement, focus , optic analysis etc. Support 100*100 image x 10rames   50*50 image x40frames. 25*25 image x160frames 10*10 image * 1000 frames (total frame numbers is based on 8bit image)
Cooling System
Dual Stage TEC cooler(-40C below ambient),Temperature Regulated
Anti-Dew Control
Connector for removable silicon gel tube
Heater board for CMOS chamber optical window
Telescope Interface
M42/0.75 / 2inch faster installer. Optional C-mount adapter
Optic Window Type

Mono Version:AR+AR High Quality Multi-Layer Anti-Reflection Coating

Color Version: IR cut coating

Guide Port6PIN RJ11 Guide Port
Color Wheel Port4PIN QHYCFW Socket
Back Focal Length
TBD
Weigth
450g
GPS version, Time-Stamp Precision1 micro-second of the GPS UTC clock
Reference Price
QHY174M       USD939
QHY174C       USD899
QHY174M-GPS      USD1239   w/TE Cooling
